在了解二次回路之前，我們需要了解到這些相關知識：

今天，我們就來簡單地講解二次回路。

根據功能特性劃分，二次回路的其主要分類有：

1. 控制（操作）回路：由控制開關和控制對象的傳遞、執行機構組合，代表性的有：斷路器、隔離開關；

2. 調節回路：調節型自動裝置，由測量機構、傳送機構、調節器和執行機構組成。常見的有：VQC系統有載調壓裝置，發電機的勵磁調節裝置；

3. 繼電保護和自動裝置回路：其主要是指常規的電磁繼電器，起到了保護和自動投切功能；

4. 測量回路：其作用是根據一次設備和系統的工作狀態，判斷是否發生故障或異常；

5. 信號回路：反映一二次設備工作狀態；

6. 操作電源系統：給控制、保護、信號等設備提供工作電源與操作電源。

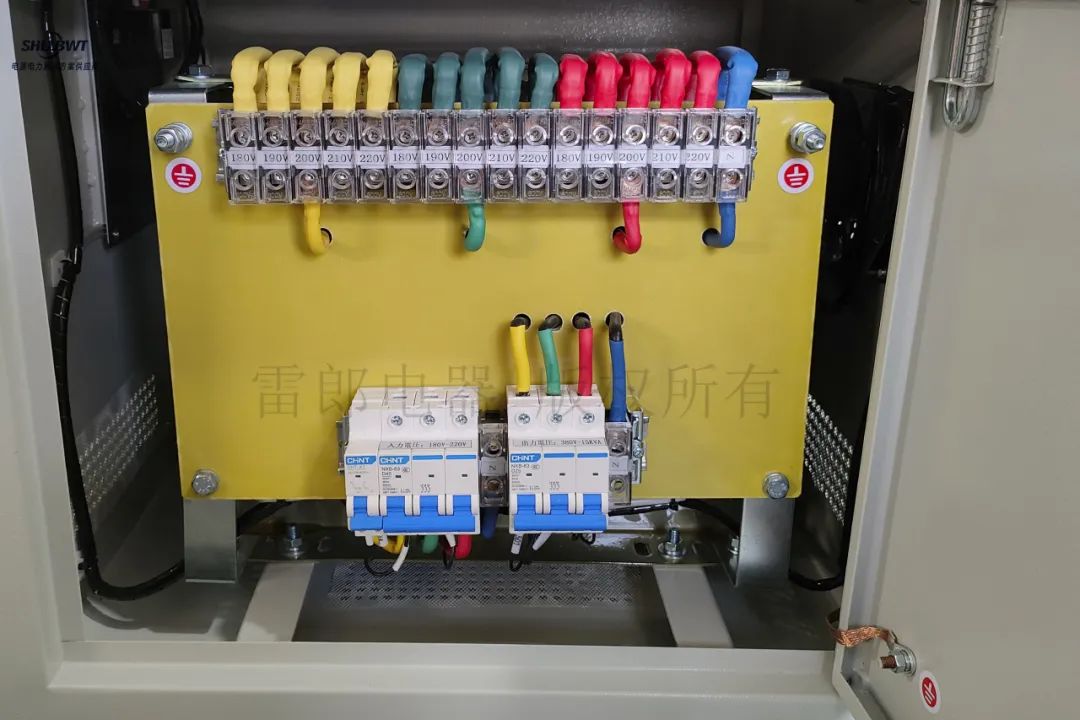

雷郎電器：三相變壓器含斷路器

在我們電路的設計學習中，可以從以下方式進行辨識二次回路：

電磁型保護二次圖紙看圖方法

1.先交流、后直流、交流看電源，直流找線圈；抓住觸點不放松，一個一個全查清；
2.先上后下，先左后右，屏外設備一個也不漏。

微機型保護二次圖紙看圖方法

1.認識元件及元件編號、功能。元件編號在圖紙中具有唯一性，這點應特別注意，在幾張圖紙中，可能只有一張圖紙上標有元件功能及所處位置，在其它圖中并未說明；

2.認識回路編號。某些特定的回路具有統一編號，這點應牢記，對以后看圖起到很大的作用。如跳閘回路33、133、233等，合閘回路3、103；電流回路400－599，電壓回路600－799等等；

3.端子排（左右兩側相通）。端子排在圖紙中起到至關重要的作用，會看懂端子排是看懂二次回路的前提。
