光伏變壓器鐵心一般是由硅鋼片制作的。硅鋼是指含硅量在0.8～4.8％之間的合金鋼，其主要地特性是導磁能力強，能在線圈通電時產生較大的磁感強度，縮小變壓器體積。

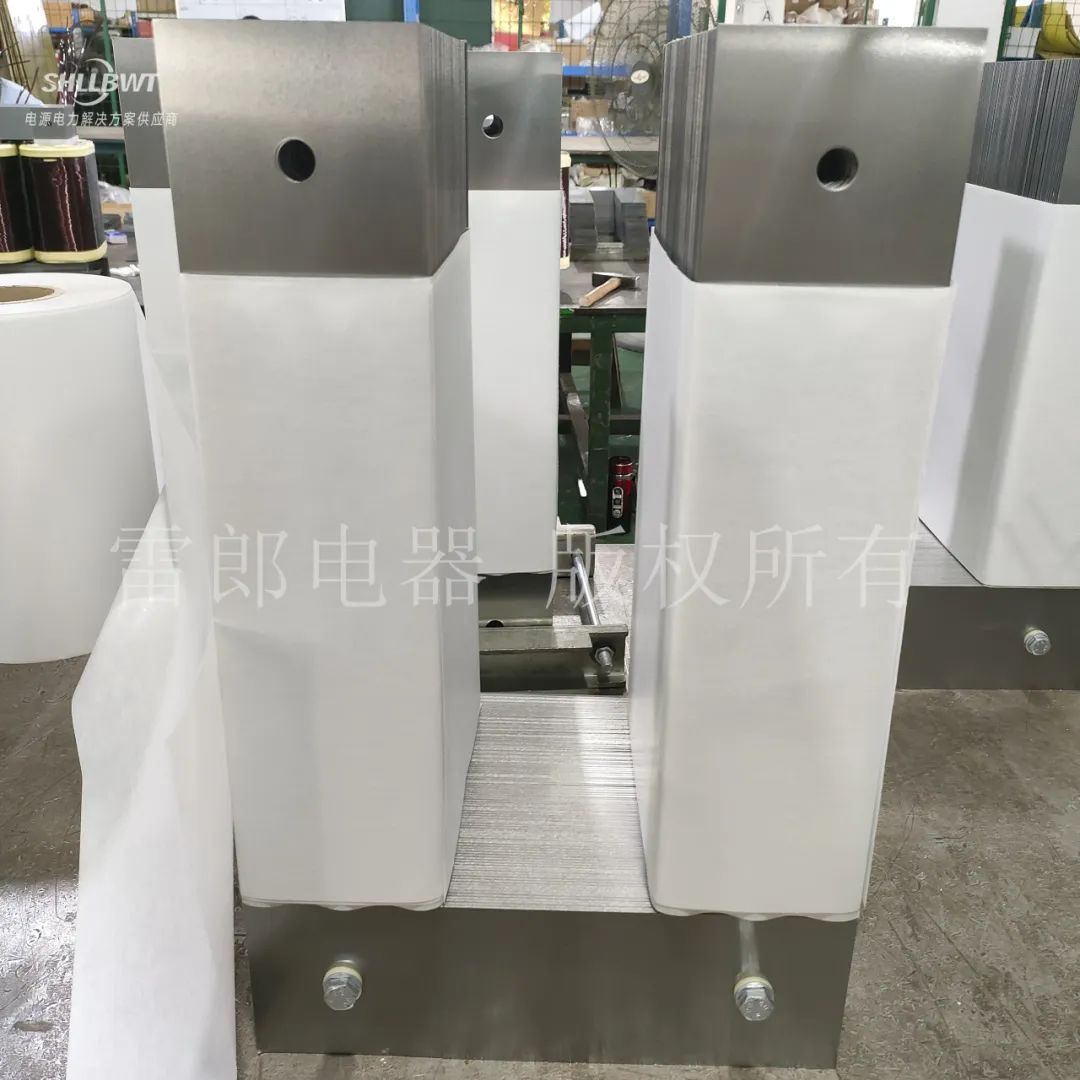

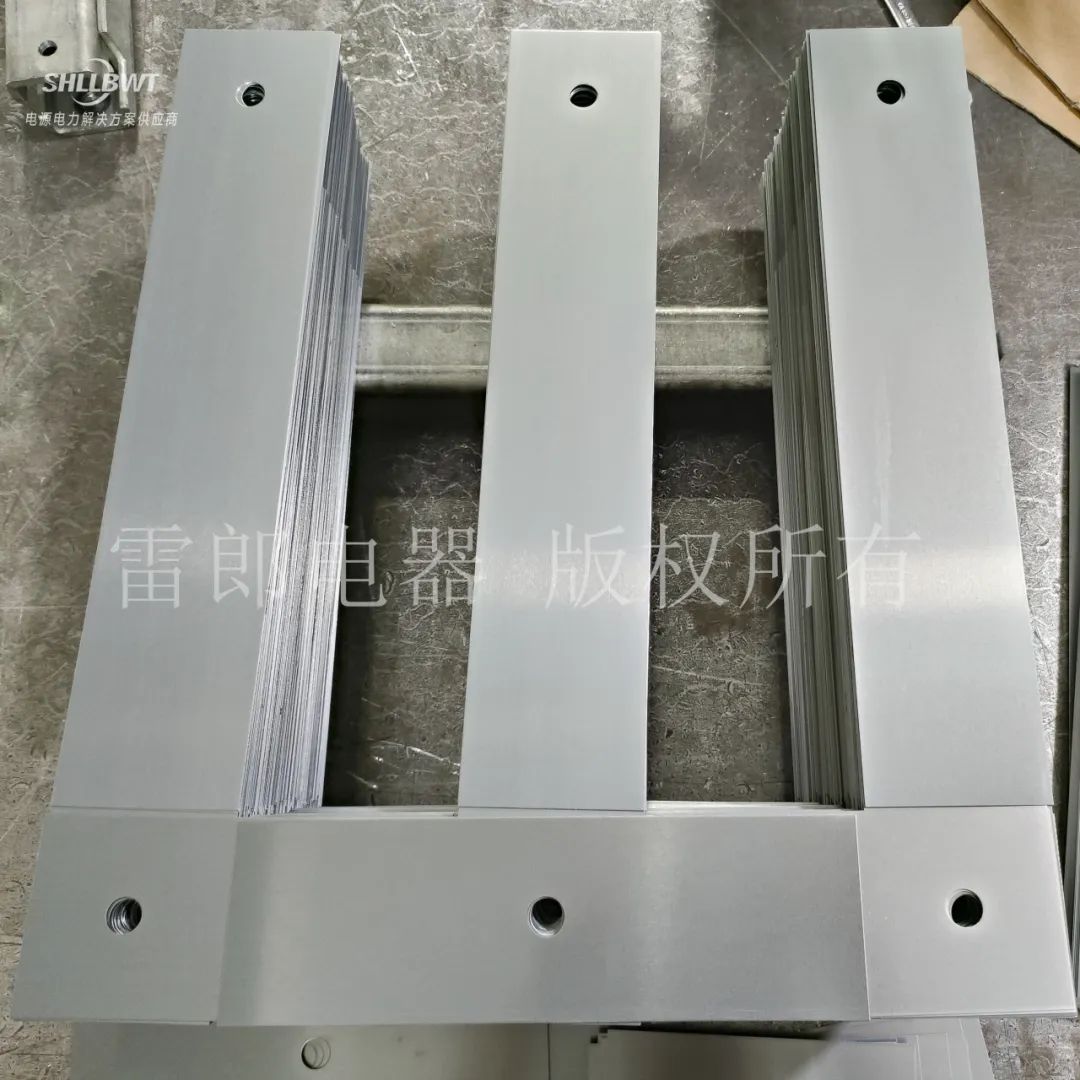

不過，觀察光伏變壓器的制造過程，我們也發現：做光伏變壓器的鐵心，選用的是0.35mm厚的冷軋硅鋼片，制作成“曰”字型和“口”字型薄片，疊加而成。這是為什么呢？

之所以不使用一整塊地硅鋼片鐵心，是為了減少鐵心內的“渦流損耗”。變壓器工作時，會產生的感應電流，在垂直于磁通方向的平面內環流著，所以叫渦流。使用彼此絕緣的鐵心硅鋼片疊加，能夠減少渦流的通過截面，增大通路上的電阻，起到抑制渦流產生的作用。此外，還可以有效地抑制變壓器發熱問題。

從原理上來看，硅鋼片是越薄越好，但在實際生產制造過程中，還得考慮到機械強度，疊片難度，疊片工期等因素。所以，并不是選用特別薄的薄片進行疊片。

當然，除了加工工藝外，硅鋼片本身的性能也是決定變壓器成品質量的關鍵指標。在選用硅鋼片時，應該注意以下指標：

1、鐵損低。質量的最重要指標，世界各國都以鐵損值劃分牌號，鐵損越低，牌號越高，質量也高。
2、磁感應強度高。在相同磁場下能獲得較高磁感的硅鋼片，用它制造的電機或變壓器鐵芯的體積和重量較小，相對而言可節省硅鋼片、銅線和絕緣材料等。

3、疊裝系數高。硅鋼片表面光滑，平整和厚度均勻，制造鐵芯的疊裝系數提高。
4、沖片性好。對制造小型、微型電機鐵芯，這點更重要。
5、表面對絕緣膜的附著性和焊接性良好。
6、磁時效
7、硅鋼片須經退火和酸洗后交貨。

圖：雷郎電器

文章來源：m.sc-mm.com.cn
