小型變壓器是指單相20kva以下，三相50kva以下的變壓器，主要應用于是工廠電氣控制系統中，也是我們雷郎電器的主銷變壓器種類之一。

小型變壓器具有體積小、造價低、用線少、負荷小、利用率較低、使用感性負載等特點，對其排查檢修難度也是有所降低。今天我們就對其常見故障進行整理歸納，方便大家進行排查。

1. 裝配問題：裝配問題，反映了變壓器廠家的工藝技術水平，其常見的問題有頭松動、墊塊松動、焊接不良、鐵心絕緣不良、抗短路強度不足等。可以通過上門驗廠的方式進行排查。

2.線路干擾：線路干擾是指其在合閘出現的過電壓的問題

3.過負荷：過負荷是指變壓器長期處于超過設定功率狀態下工作變壓器超負荷運行，會產生過高的溫度，從而導致絕緣的過早老化。

4.使用/操作不當：使用不當造成的小型變壓器絕緣老化加速

5.維護不當：未按照說明進行維護，造成變壓器損壞

在小型變壓器檢修中，可按照參照以下思路進行檢查

1. 線端頭斷裂

如果斷裂線頭處在線圈最外層，可掀開絕緣層，挑出線圈上的斷頭，焊上新的引出線，包好絕緣層即可；若斷裂線端頭處在線圈內層，一般無法修復，需要拆開重繞

2. 匝間短路或層間短路

用萬用表，測各二次側空載電壓來判定是否短路。一次側接電源，若某二次側繞組輸出電壓明顯降低，說明該繞組有短路；若變壓器發熱，但各繞組輸出電壓基本正常，可能是靜電屏蔽層自身短路。

若線芯沒損傷，可插入絕緣紙，裹住后撳平；若線芯已損傷，應剪斷，去除已短路的一匝或多匝導線，兩端焊接后墊妥絕緣紙，撳平

3.線圈對鐵芯短路故障

出現該故障，鐵心會產生帶電現象。通常由線圈外形尺寸過大而鐵芯窗口容納不下，或因絕緣裹墊得不佳或遭到劇烈跌碰等原因所造成的，可參照匝間短路的有關內容處理。

4.鐵芯噪聲過大

分為電磁噪音和機械噪音兩種，電磁噪聲由于設計時鐵芯磁通密度選用得過高，或變壓器過載，或存在漏電故障等原因所造成；機械噪聲是由于鐵芯沒有壓緊，在運行時硅鋼片發生機械振動所造成的。

處理方法：如果是電磁噪聲，可換用質量較佳的同規格硅鋼片；屬于其他原因的應減輕負荷或排除漏電故障；如果是機械噪聲，應壓緊鐵芯。

5. 線圈漏電故障

其特征為：鐵芯帶電和線圈溫升增高，是由于線圈受潮或絕緣老化所引起的。處理方法有：受潮可通過烘干排除，輕度絕緣老化可拆去外層包纏的絕緣層，烘干后重新浸漆。

6. 線圈過熱故障

該情況主要由過載或漏電引起，如果是局部過熱也有可能是匝間短路造成的。需要進行對癥下藥，主要的處理思路為：減小負荷或加強絕緣，排除短路故障等。

7. 鐵芯過熱

由于過載、設計不佳、硅鋼片質量不佳或重新裝配硅鋼片時少插入片數等原因所造成的。處理方法：減小負荷，加強鐵芯絕緣，改善硅鋼片質量，調整線圈匝數等。

以上，便是有關小型變壓器的故障原因分析和檢修方法。當然，在現實的生產生活中，對其進行維修較為耗時，且從成本來看也不是十分地合算。

我們的建議是：嚴格把控小型變壓器的采購質量，選擇正規，有相關檢測證書，具有一定規模的變壓器廠家進行購買，保證產品質量。

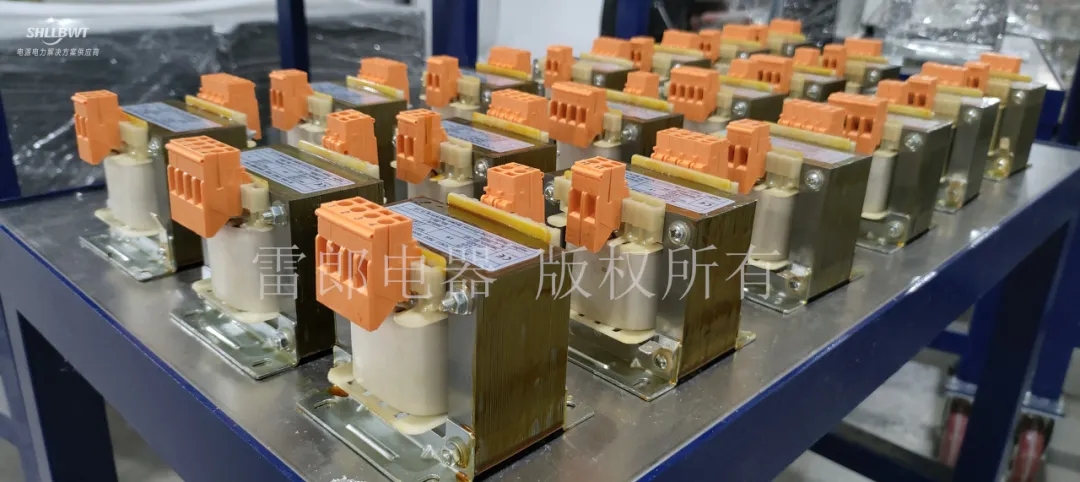

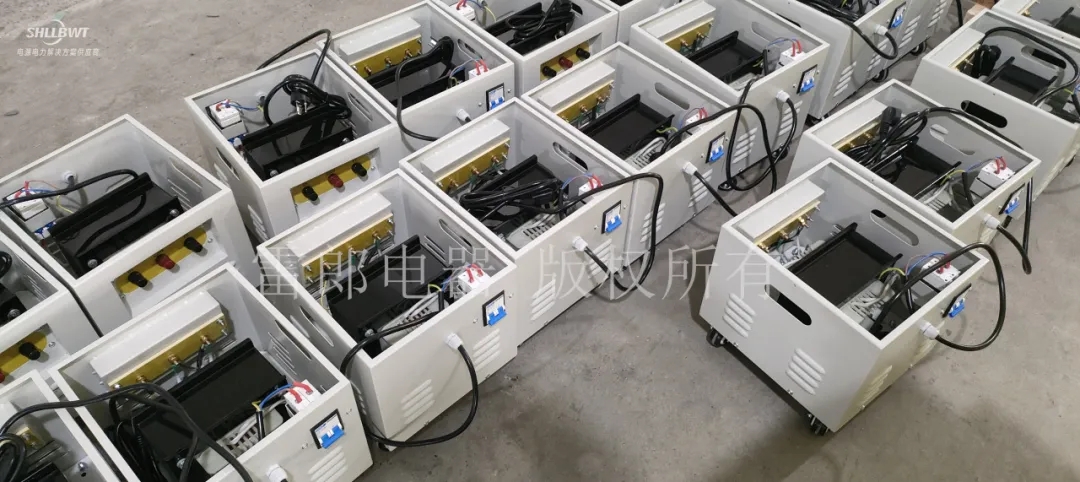

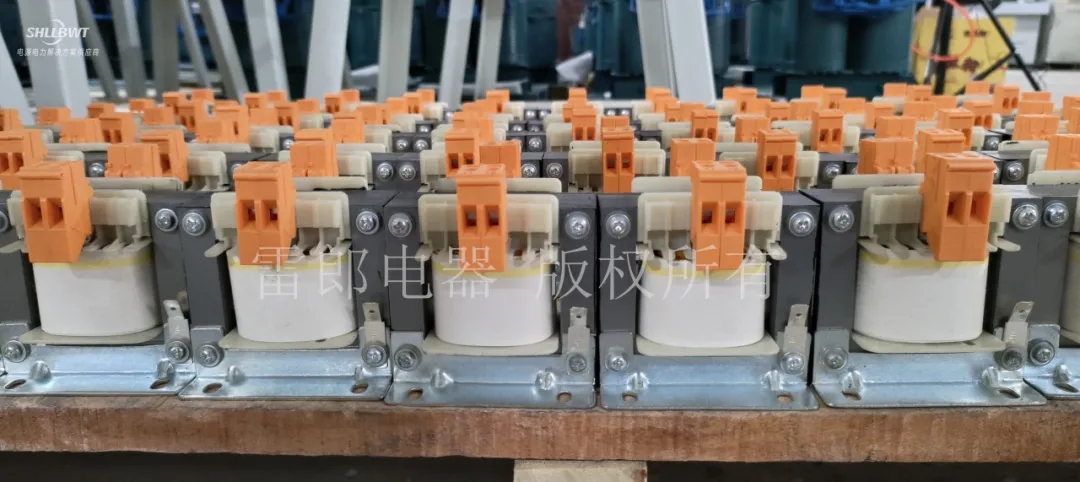

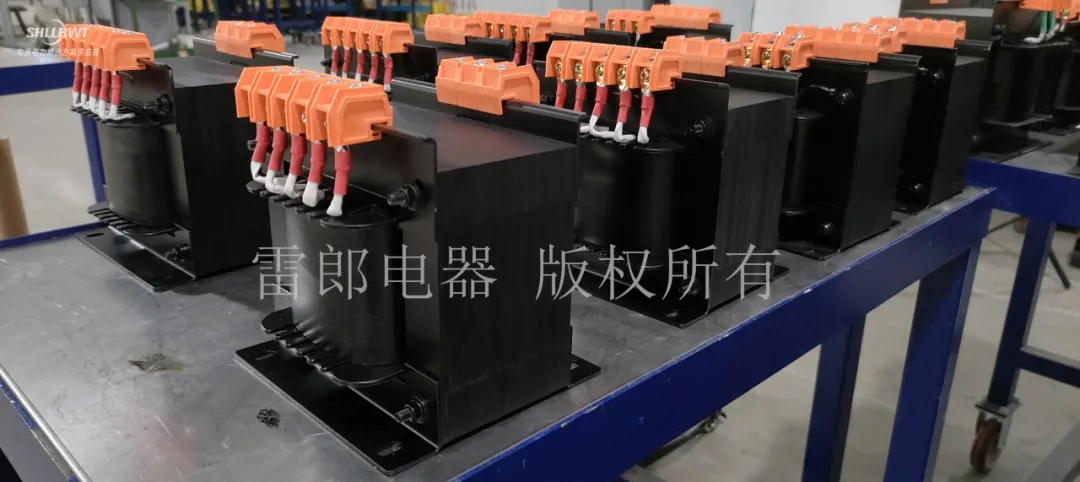

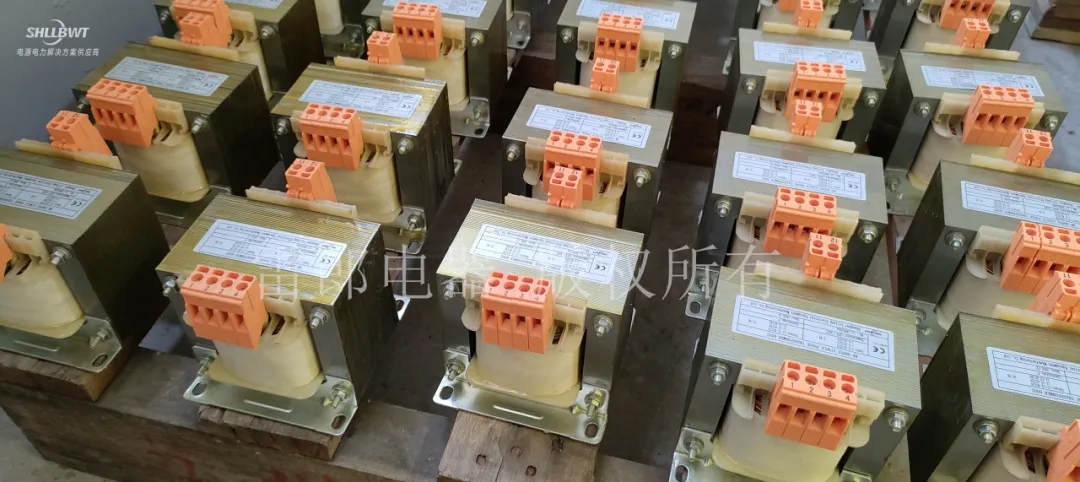

圖：雷郎電器
